услуга · противодымная вентиляция
Монтаж дымоудаления и систем подпора воздуха
Проект, монтаж, пусконаладка и сдача заказчику — вместе с пожарной сигнализацией, от которой система запускается. Работаем по лицензии МЧС № 77-Б/02280 — проверить можно в реестре. Расчёт с фиксированной ценой — за 3–7 дней после выезда.
- № 77-Б/02280Лицензия МЧС
- 3–7 днейРасчёт с фиксированной ценой
- от 350 000 ₽Цена за систему
- 24 чСрок реакции по договору ТО
состав работ
Что входит в работу
Для каждого этапа — что получает заказчик на выходе и сколько это занимает. Что делаем сами, а что смежники — сказано явно.
- расчёт — 3–7 дней после выезда
Обследование объекта
Инженер выезжает бесплатно: снимает планировки, проверяет, есть ли проект и по какой редакции СП 7.13130 он сделан, смотрит прибор пожарной сигнализации — есть ли у него выходы на пуск вентиляторов и клапанов. На выходе — расчёт с фиксированной ценой и перечень того, что придётся заказать у смежников: проёмы, шахты, электроснабжение.
- срок проекта — в договоре, до начала закупки
Проект раздела противодымной вентиляции
Аэродинамический расчёт, схемы систем дымоудаления и подпора, спецификация вентиляторов, клапанов и воздуховодов, схема автоматики пуска от сигнализации. Если проекта нет — раздел делает проектная организация группы, та же, что потом ведёт сдачу надзору. Если проект есть — проверяем его на актуальность норм и на то, что заложенное оборудование ещё выпускается. На выходе — комплект для согласования и закупки, а не «типовое решение».
- до заказа оборудования
Согласование
Проект и спецификацию согласуем с вами и с генпроектировщиком до закупки: ни одной позиции не покупаем без подписи. Отдельно фиксируем границы: строительные проёмы и шахты — общестрой, кабель до вводного щита — электрики, воздуховоды, вентиляторы, клапаны, огнезащита и автоматика — мы.
- график по этажам и секциям — в договоре
Монтаж

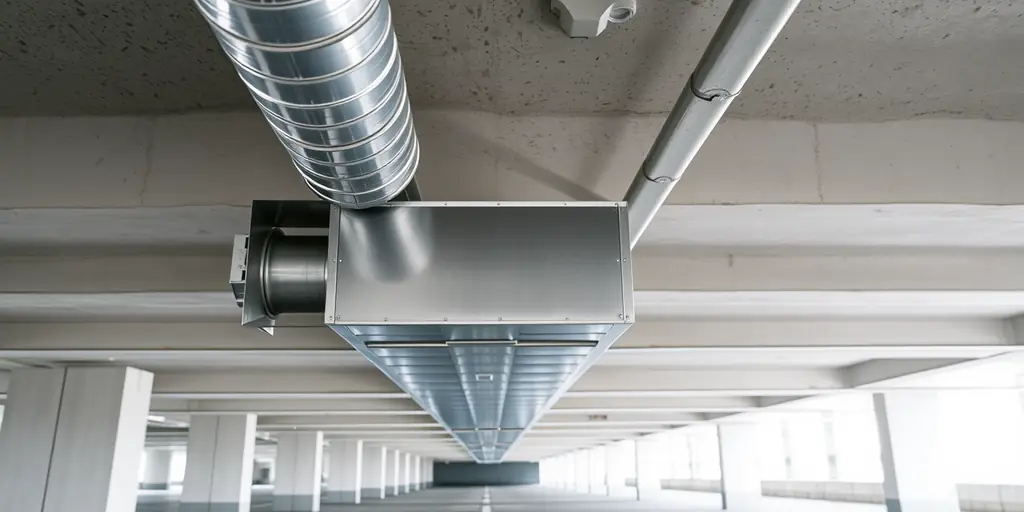

Воздуховоды с огнезащитой до предела, заданного проектом (EI 30 — EI 150), вентиляторы на кровле или в венткамерах, клапаны дымоудаления и огнезадерживающие клапаны с электроприводами, кабельные линии в огнестойком исполнении, шкафы управления. Работаем по графику, согласованному с эксплуатацией: без остановки объекта, шумные работы и проходки через перекрытия — в согласованные часы.
- протокол — в день испытаний
Пусконаладка и испытания
Подключаем пуск к прибору пожарной сигнализации и проверяем алгоритм по каждой зоне: закрытие огнезадерживающих клапанов и остановка общеобменной вентиляции, открытие клапана дымоудаления в зоне пожара, запуск вентилятора, затем подпор воздуха. Замеряем перепад давления на дверях лестничных клеток и лифтовых шахт и скорость воздуха в проёмах клапанов по ГОСТ Р 53300-2009. На выходе — протоколы испытаний.
- ИД — в день подписания акта
Сдача с исполнительной документацией
Акты скрытых работ, исполнительные схемы, паспорта и сертификаты оборудования, протоколы испытаний, акт ввода в эксплуатацию. Инженер ПНР участвует в приёмке с надзором и отвечает на вопросы по системе. Дальше — договор обслуживания с периодическими испытаниями.
цена
Цена
от 350 000 ₽ за систему
зависит от числа систем, длины и предела огнестойкости воздуховодов, типа вентиляторов и того, есть ли на объекте сигнализация с выходами на пуск; точная сумма — после бесплатного выезда инженера. Вилка — средняя по рынку Москвы.
От чего зависит
- количество систем: сколько зон дымоудаления и сколько точек подпора — лестничные клетки, лифтовые шахты, тамбур-шлюзы
- длина воздуховодов и требуемый предел огнестойкости — EI 30, EI 60 или EI 150 по проекту: огнезащита стоит сопоставимо с самим воздуховодом
- тип и мощность вентиляторов: крышные, осевые или радиальные, с частотным преобразователем или без
- состояние пожарной сигнализации: есть ли у прибора выходы на пуск или запуск нужно строить заново
- высота здания и трассы: кровля, венткамеры, необходимость подъёмной техники
- работа в действующем здании: ночные смены, согласованные часы шумных работ
Входит в цену
- выезд инженера и расчёт с фиксированной ценой
- проект раздела противодымной вентиляции и автоматики пуска, если проекта нет — отдельной строкой в том же расчёте
- вентиляторы, клапаны, воздуховоды и шкафы управления по спецификации проекта
- монтаж воздуховодов с огнезащитой, вентиляторов, клапанов с электроприводами
- кабельные линии в огнестойком исполнении, шкафы управления, подключение к пожарной сигнализации
- пусконаладка и испытания по ГОСТ Р 53300-2009 с протоколами
- исполнительная документация и участие в приёмке надзором
Оплачивается отдельно
- строительная часть: проёмы в перекрытиях и стенах, вентиляционные шахты, заделка проходок — общестрой
- электроснабжение по I категории до вводного щита системы — электрики
- монтаж или модернизация пожарной сигнализации, если её нет или прибор без выходов на пуск — отдельная смета, см. монтаж АПС
- экспертиза проектной документации, если объект ей подлежит
- обслуживание после сдачи — по договору ТО
оборудование
С каким оборудованием работаем
Марки
- ВЕЗА — вентиляторы дымоудаления и подпора, клапаны
- ВИНГС-М — противопожарные клапаны и клапаны дымоудаления
- Болид — блоки и шкафы управления пуском (С2000-КПБ, ШКП) в системах на «Орион»
- Рубеж — шкафы управления вентиляторами в адресных системах на его приборах
- Аргус-Спектр — модули управления в системах на его приборах
Почему эти
Оборудование с сертификатами по ТР ЕАЭС 043/2017 и российским производством: замена клапана или привода — дни, а не недели ожидания поставки. Автоматику пуска ставим той же марки, что и прибор пожарной сигнализации на объекте, чтобы связка работала штатно, а не через промежуточные реле. По требованию проекта ставим оборудование другой марки — цену пересчитываем по спецификации.
Если на объекте уже стоит сигнализация на приборах «Болид» или «Рубеж», запуск дымоудаления строим на её базе — прибор не меняем. Для других систем проверяем при обследовании, есть ли свободные выходы; если нет — ставим отдельный прибор управления и связываем его с сигнализацией по «сухим контактам».
особенности
Связка с АПС: без неё дымоудаление не запустится
Система дымоудаления не работает сама по себе. По СП 7.13130.2013 пуск противодымной вентиляции — автоматический, от пожарной сигнализации или установки пожаротушения, и дистанционный — с поста охраны и от кнопок у эвакуационных выходов. Вентиляторы, клапаны и воздуховоды без сигнала «Пожар» — это железо, которое надзор не примет.
Алгоритм, который мы строим и потом проверяем на испытаниях: извещатели в зоне → прибор пожарной сигнализации формирует «Пожар» → закрываются огнезадерживающие клапаны и останавливается общеобменная вентиляция → открывается клапан дымоудаления только в горящей зоне → запускается вентилятор дымоудаления → затем включается подпор воздуха в лестничные клетки, лифтовые шахты и тамбур-шлюзы. Последовательность задаёт СП 7.13130: вытяжная противодымная вентиляция включается раньше приточной.
Поэтому обследование начинаем с прибора сигнализации, а не с вентилятора: есть ли у него выходы на пуск, адресные они или релейные, хватает ли их на все клапаны и вентиляторы, как контролируется положение клапанов и исправность линий. Если сигнализация пороговая, старая или её нет — скажем прямо, что запуск придётся строить заново, и посчитаем это отдельной строкой; на объектах без сигнализации делаем обе системы одной бригадой.
На испытаниях проверяем цепочку целиком, а не «вентилятор крутится»: имитируем срабатывание в каждой зоне, фиксируем порядок и время отработки, замеряем давление на дверях лестничных клеток — не меньше 20 и не больше 150 Па по СП 7.13130 — и скорость воздуха в проёмах. Протоколы прикладываем к исполнительной документации.
нормы
По каким нормам работаем
Монтаж ведём по СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» — он задаёт, где нужна противодымная вентиляция и какие параметры она должна держать, — а автоматику пуска от сигнализации делаем по СП 484 с действующими изменениями. Испытания — по ГОСТ Р 53300-2009. Если нужно разобраться до заказа — что учитывают в расчёте противодымной вентиляции, разобрали отдельно.
вместе дешевле
Сопутствующие услуги
Обычно на объекте делаем сразу — дешевле, чем двумя заходами.
по типу объекта
Требования зависят от объекта
Нормы, комплект систем и цена считаются от того, что за здание. Разбор по типам:
- Пожарная безопасность серверной: системы для ЦОД
- Пожарная сигнализация для офиса и слаботочные системы
- Пожарная сигнализация и слаботочка для производства
- Пожарная сигнализация в школе и детском саду
- Пожарная сигнализация для склада и слаботочные системы
- Пожарная сигнализация для торгового центра: АПС, СОУЭ, дымоудаление
Вопросы и ответы
Нужна ли лицензия МЧС на монтаж дымоудаления?
Да. Монтаж, обслуживание и ремонт систем противодымной вентиляции — лицензируемый вид деятельности (постановление Правительства РФ от 28.07.2020 № 1128). В лицензии перечислены виды работ — проверьте, что у подрядчика есть именно противодымная вентиляция, а не только сигнализация. Наш номер и ссылка на реестр МЧС — в блоке доверия перед формой и в подвале сайта.
Нужен ли проект, если объект небольшой?
Нужен. Без аэродинамического расчёта нельзя подобрать вентилятор и сечение воздуховодов, а без схемы автоматики — доказать надзору, что система запустится от сигнализации в нужной последовательности. Если проект есть — проверяем его на актуальность СП 7.13130 и СП 484 и на то, что заложенное оборудование ещё выпускается. Если нет — раздел делает проектная организация группы, стоимость — отдельной строкой в том же расчёте.
Можно ли подключить дымоудаление к нашей существующей сигнализации?
В большинстве случаев — да. Адресные системы «Болид» и «Рубеж» управляют клапанами и вентиляторами через свои блоки и шкафы — прибор менять не нужно, добавляем модули и шкафы управления. Пороговая сигнализация на старом приборе, как правило, выходов на пуск не имеет: тогда ставим отдельный прибор управления противодымной защитой и связываем его с сигнализацией. Что именно у вас — скажем после обследования, оно бесплатное.
Сколько занимает монтаж дымоудаления на объекте?
Зависит от числа систем, длины воздуховодов и объёма огнезащиты — она занимает столько же времени, сколько сам монтаж воздуховодов. Срок называем в расчёте после выезда и фиксируем в договоре с графиком по этажам и секциям. Работаем без остановки объекта: шумные работы и проходки через перекрытия — в согласованные часы, испытания вентиляторов — в нерабочее время эксплуатации.
Кто сдаёт систему надзору?
Мы. Инженер ПНР проводит приёмосдаточные испытания по ГОСТ Р 53300-2009 в присутствии вашего представителя, готовит протоколы, акты и исполнительные схемы и участвует в приёмке с надзором. Замечания по нашей части закрываем сами; по смежным разделам — проёмы, шахты, электроснабжение — заранее говорим, что потребуется от общестроя и электриков.
Что с гарантией?
Не «5 лет на всё», а с условиями: 2 года на работы, гарантия производителя на оборудование, аварийный выезд по договору ТО. Гарантия на работы действует, пока систему обслуживают по регламенту — это условие любого производителя вентиляторов и приводов клапанов, и мы его не прячем.
Что нужно делать с системой после сдачи?
Обслуживать по договору ТО: плановые проверки клапанов, приводов и вентиляторов, периодические испытания по ГОСТ Р 53300-2009 с протоколом, записи в журнале эксплуатации систем противопожарной защиты. Аварийный выезд — в течение 24 ч. Выгоднее включить дымоудаление в один договор с обслуживанием сигнализации: одна бригада, один инженер, один телефон.
